Neutrik BNC kontakt UHD til UHD1250 flex

Beskrivning

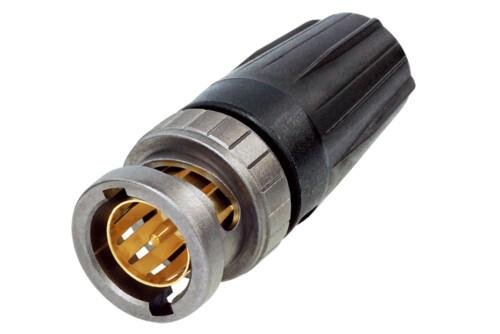

Neutrik NBNC75BXU13X kabelkontakt

For at garantere høj ydeevne for hver kabel-kontakt-kombination ved høje frekvenser målte Neutrik enkelte COAX-kabler, som er specielt designet til ultra high definition transmission (UHD). Find alle godkendte kabler anført nedenfor.

UHD-optimerede kabler: DRAKA HD PRO 100 UHD, CAE HD1250FLEX

Hex crimp 7,36 mm
Pin crimp 1,60 mm

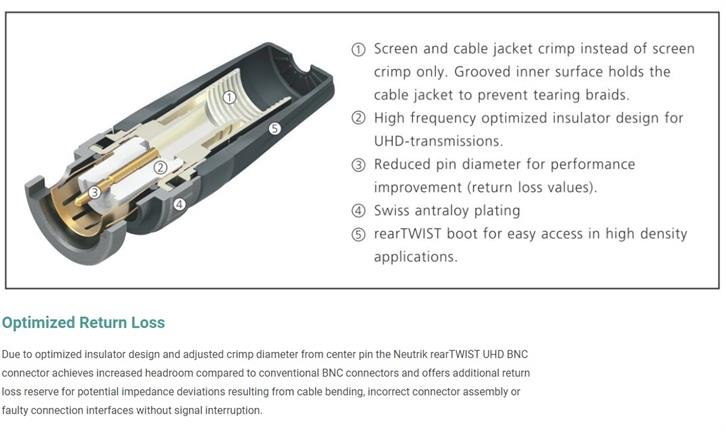

Optimeret kontaktpin og isolator designet til UHD-data transmissionerBevist rearTWIST teknologiSchweizisk antraloy belægningFuld kompatibilitet med konventionelle BNC chassisforbindelserForbedrede retur tab værdier ved høje frekvenser

Produkt
Title NBNC75BXU13X
Forbindelsestype BNC 75 Ω Køn mand

Elektrisk
Kontaktmodstand ≤ 3 mΩ (inderside)
Kontaktmodstand ≤ 2 mΩ (yderside)
Dielektrisk styrke 1.5 kVdc
Impedans 75 Ω
Isolation modstand > 5 GΩ
Nomineret spænding < 50 V

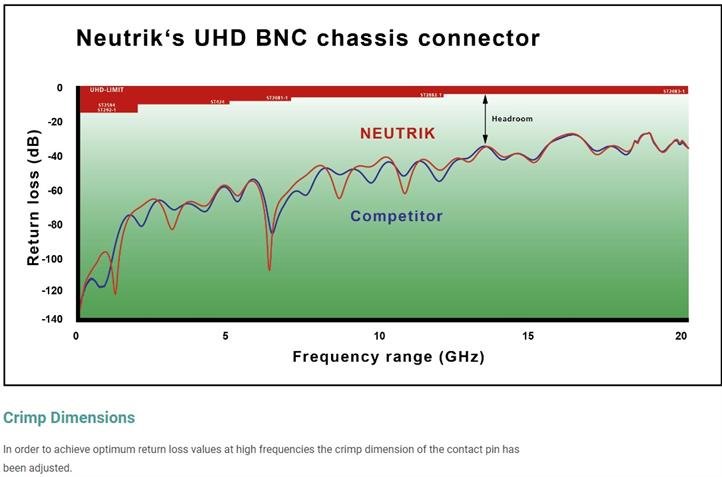

VSWR ≤ 1.6 / > 23 dB op til 6 GHz
≤ 2.3 / > 15 dB op til 12 GHz
≤ 3.9 / > 12 dB op til 18 GHz

Mekanisk
Kabel O.D. 7.3 mm
Kabel retension > 30 N (center)
Crimp størrelse 7.36 Hex crimp (skjold)
Crimp størrelse (pin) 1.6 crimp
Indsætningskraft < 25 N
Levetid > 1000 parringscykler
LÃ¥semekanisme Bayonett
Kabel fastgørelse Jakke-crimping

Materiale
Kontakter Messing (CuZn35Pb2), 0.2 µm AuCo (center kontakt)
Skal Messing (CuZn39Pb3)
Skalbelægning Antraloy
Indsats PP

Miljø
Temperaturområde - 30 °C til +85 °C
Kontaktcrimpabilitet Overholder IEC 60803 og IEC 60352-2
