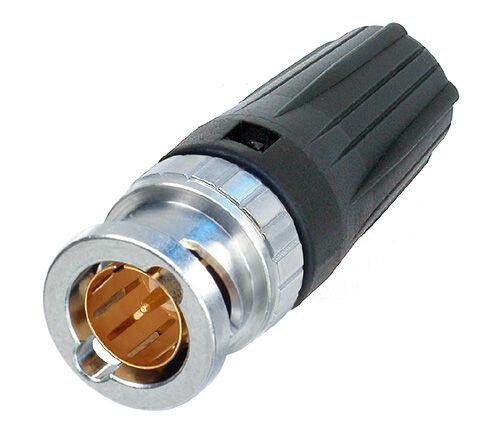

Neutrik BNC-kontakt UHD til UHD1260 LSZH

Neutrik BNC-kontakt UHD til UHD1260 LSZH

Modell/Varunr.: NE-NBLC75BVZ17
Leverantörens Varunr.: NNBLC75BVZ17

Beskrivning

Neutrik NNBLC75BVZ17


RearTWIST HD Large BNC-kabelkontakten är designad för stora kabeldiametrar, som används på långa sträckningar och höga datahastigheter (HD).

Som alla Neutrik BNC'er erbjuder den en äkta 75 Ω design och är perfekt lämpad för HD-applikationer. Den patenterade bakre TWIST-skon garanterar lätt åtkomst även i applikationer med hög densitet.

Lämpliga kablar:
Belden 7731A (ANH), CAE HD16720LSZH, Draka 1.6/7.3AF, RG 11, Klotz V16/72, Canford SDV-HD, Nexans HF 75 1,6/7,2 02Y(ST)C(ST)H, Percon VK9, Tesca Sphere

Crimpstorlek:
Pinne: 1,8 mm
Sköld: 10,0 mm (hex)

Technisk information
Produkt
Titel NBLC75BVZ17
Anslutningstyp BNC 75 Ω
Kön manlig
Elektriskt
Kontaktmotstånd ≤ 3 mΩ (inner)
Kontaktmotstånd ≤ 2 mΩ (outer)
Dielektrisk styrka 1,5 kVdc
Impedans 75 Ω
Isoleringsmotstånd > 5 GΩ
Märkspänning <50 V
VSWR ≤1.050/>32 dB upp till 1 GHz
≤1.065/>30 dB upp till 2 GHz
≤1.100/>26 dB upp till 3 GHz
Mekaniskt
Kabel O. D. 10,4 mm
Kabelhållfasthet > 30 N (Center)
Crimpstorlek 10,0 mm (HEX)
Crimpstorlek (pinne) 1,8 mm
Inmatningskraft < 25 N
Livslängd > 1000 anslutningscykler
Trådstorlek
LÃ¥sningsanordning Bayonett
Kabelförankring Hylskrimpning
Material
Kontakter Mässing (CuZn35Pb2), 0,2 µm AuCo (Centerkontakt)
Inlägg PTFE
Hölje Mässing (CuZn39Pb3)
Höljeplätering Optalloy®
Miljö
Temperaturområde -30 °C till +85 °C
Kontaktpressbarhet Uppfyller IEC 60803 och IEC 60352-2
