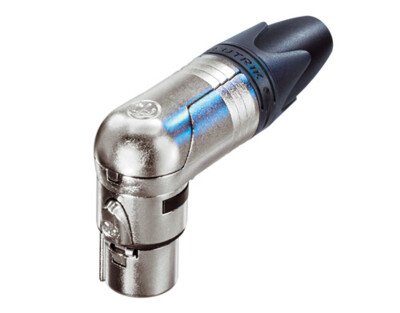

Neutrik XLR kabel hona-kontakt, vinkel, blank

NC3FRX XLR kabel hona-kontakt, vinkel

3-polig rätvinklad hona-kabelkontakt, nickelhus, silverkontakter

RX-serien är den rätvinklade versionen av XX-kabelkontaktserien. Efterföljaren till RC-serien erbjuder flera nya funktioner som gör den mer pålitlig, lättare att montera och förbättrar kontaktintegriteten samt kabelavlastningen.

Extra smal rätvinklad kontakt

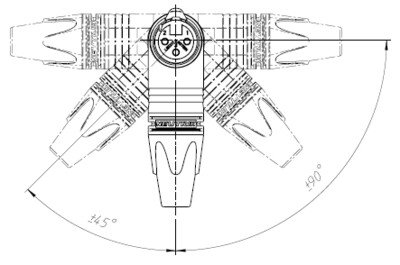

5 valbara kabelutgångspositioner
Unik burdesign av honkontakt för låg kontaktmotstånd och hög integritet
Honkontakten har en lödbarriär som förhindrar lödning från att rinna in i kontaktens parningsområde
Honkontakt med förbättrad solid metallås, som är större och lättare att hantera
Extra jordfjäderkontakter för bättre jordkontinuitet i skalet
Förbättrad dragavlastning av chuck-typen ger högre utdragskraft och gör montering enklare och snabbare
Manschett med polyuretantätning ger hög skydd mot kabelböjningsbelastningar
Färgade ringar och manschett finns tillgängliga för kodning eller identifiering
Smal och ergonomisk design - värdefull och praktisk

Electrical
Capacitance between contacts ≤ 4 pF
Contact resistance ≤ 3 mΩ
Dielectric strength 1,5 kVdc
Insulation resistance > 2 GΩ (initial)
Rated current per contact 16 A
Rated voltage < 50 V

Mechanical
Cable O.D. 3.5 - 8.0 mm
Insertion force ≤ 20 N
Withdrawal force ≤ 20 N
Lifetime > 1000 mating cycles
Wiresize max. 2.5 mm²
Wiresize max. 14 AWG
Wiring Solder contacts

Material
Boot Polyuretan
Contact plating 2 µm Ag
Contacts Brons (CuSn8)
Insert Polyamid (PA66)
Locking element Zinkgjutgods (ZnAl4Cu1) / Ck 67 (fjäder)
Locking element plating Nickel
Shell Zinkgjutgods (ZnAl4Cu1)
Shell plating Nickel
Strain relief Polyacetal (POM)

Environmental
Flammability UL 94 V-0
Standard compliance IEC 61076-2-103
Protection class IP 40
Solderability Complies with IEC 68-2-20
Temperature range -30 °C to +80 °C

Information

Typ:	3 pol
Modell:	Kabel kontakt
Variant:	Hona kontakt
Färg:	Blank - silver
