Professionell studio Linietransformator 1:1

Neutrik

Professionell studio Linietransformator 1:1

Vänligen logga in för att se priser och handla.

Professional studio transformer 1:1 for PCB mount, fully shielded.
Applications: line input

Modell/Varunr.: NTL1

Favoritlista

Beskrivning

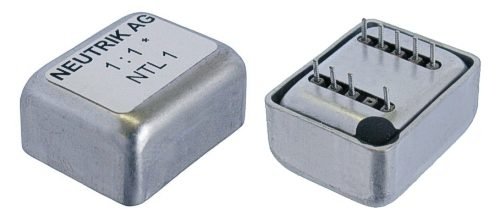

NTL 1 Linietransformator 1:1

Professional studio transformer 1:1 for PCB mount, fully shielded.
Applications: line input

Allmän beskrivning
NTL1 är en linietransformator avsedd för att balansera förstärkarutgångar för linjedrivning upp till
+24 dBm.
NTM1 och NTM4 är ingångstransformatorer avsedda för att matcha mikrofonlinjer till aktiva mikrofoningångsförstärkare. Existerande centertapp för fantommatning.
Alla typer är designade för direkt PCB-montering och har elektrostatiska sköldar
mellan lindningar och kraftig Mu-metallskärm/kapsling.
Elektriska data
Parameter Enhet NTL1 NTM1 NTM4
Varvförhållande (prim:sek) 1 : 1 ± 5% 1 : 1 ± 10% 1 : 4 ± 10%
Lindnings D.C. resistans
- primär
- sekundär
Ω
1100 ± 5%
1350 ± 5%
85 ± 3%
105 ± 5%
105 ± 3%
1250 ± 5%
Primär induktans vid 30 Hz H > 150 > 8 > 8
Typisk källa impedans Ω 600 200 200
Max. ingångsspänning för 1% THD vid 30 Hz
- med last 600 Ω:
- med last 2 kΩ:
- med last 10 kΩ:
- med last 50 kΩ:
V rms
6
5
---
---
1.2
0.9
---
---
---
---
1.2
0.8
Frekvenssvar 20 Hz – 20 kHz ref.
1kHz
dB +/- 1 +/- 1 +/- 1
Elektrisk styrketestspänning * V ac 500 500 500
*: mellan lindningar (W1–W2) och mellan lindningar och skärm/kapsling (W1,W2–SH)
