Klotz videokabel high-flex PUR HD-SDI 12G och 4K

Klotz high-flex videokabel

HD-SDI high-flex videokabel med flertrådig innerledare
Mycket tät, dubbel förtent kopparflätad skärm
Lämplig för mobil HD-SDI-användning
Robust PUR-ytterkappa med diameter 6,1 mm

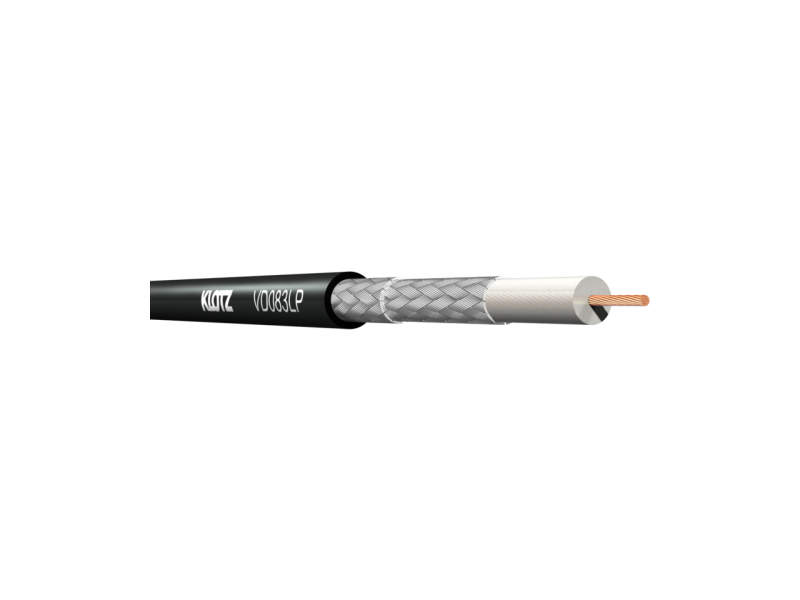

konstruktion
innerledare: flertrådig blank koppar, 19 x 0,16 mm
isolering: gasinsprutat skum-PE, Ø 3,7 mm
skärmning: 2x förtent kopparfläta, >95 % täckning
ytterkappa: PUR
ytterdiameter: 6,1 mm

mekaniska egenskaper
drifttemperatur: -40 °C / +70 °C
min. böjradie:
fast installation: 4 x ytterdiameter
flexibel användning: 8 x ytterdiameter
inga farliga ämnen: enligt EU-direktiv RoHS 2011/65/EU av 08.06.2011
REACH-överensstämmelse: enligt REACH-förordning 1907/2006
CE-överensstämmelse: enligt EU-direktiv LVD 2014/35/EU
halogenfri: enligt IEC 60754-1
icke-korrosiv: enligt IEC 60754-2
flamhämmande: enligt IEC 60332-1-2
förbränningsvärme: 0,18 kWh/m

elektriska egenskaper
karakteristisk impedans: 75 Ω
kapacitans: 54 pF/m
förkortningsfaktor: 81 %
likströmsmotstånd:
yttre ledare: 7,6 Ω/km
skärmdämpning: > 90 dB
nom. dämpning [dB/100m]:
1 MHz: 0,9
5 MHz: 2,0
10 MHz: 2,8
71,5 MHz: 8,4
88,5 MHz: 9,4
100 MHz: 10,0
135 MHz: 11,7
180 MHz: 13,3
270 MHz: 16,5
360 MHz: 19,3
540 MHz: 23,7
750 MHz: 29,6
1000 MHz: 34,4
1500 MHz: 43,2
3000 MHz: 64,1
6000 MHz: 98,8
12000 MHz: 168,4
returdämpning:
30 - 300 MHz: > 24 dB
300 - 1500 MHz: > 22 dB
1500 - 6000 MHz: > 15 dB
Send feedback

Storlek

Diameter:	6,1 mm
