Klotz videokabel UHD high-flex PUR HD-SDI 12G och 4K

Klotz videokabel UHD high-flex PUR HD-SDI 12G och 4K

Modell/Varunr.: KLO-VDU073LP-0

Beskrivning

Klotz UHD videokabel high-flex 12G och 4K

Flexibel, flertrådig innerledare
mycket tät flätskärm av förtent koppar
lämplig för mobil HD-SDI-användning
robust PUR-mantel med ytterdiameter 5,0 mm

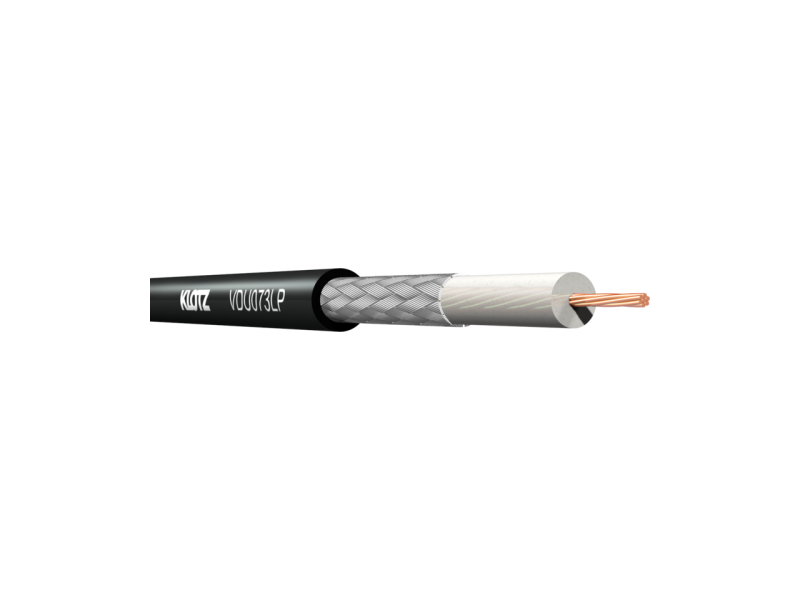

konstruktion
innerledare: flertrådig blank koppar, 7 x 0,25 mm
isolering: gasinsprutat skum-PE, Ø 3,2 mm
skärmning: fläta av förtent koppar, >95 % täckning
yttermantel: PUR
ytterdiameter: 5,0 mm

mekanik
drifttemperatur: -40°C / +80°C
min. böjningsradie:
montering: 30 mm
användning: 50 mm

elektriska egenskaper
karakteristisk impedans: 75 Ω
kapacitans: 55 pF/m
förkortningsfaktor: 80 %
likströmsmotstånd:
innerledare: 50 Ω/km
ytterledare: 13 Ω/km
nom. dämpning [dB/100m]:
1 MHz: 1,0
5 MHz: 2,3
10 MHz: 3,3
71,5 MHz: 8,9
88,5 MHz: 10,0
100 MHz: 10,6
135 MHz: 12,5
180 MHz: 14,5
270 MHz: 18,0
360 MHz: 20,9
540 MHz: 25,9
750 MHz: 30,9
1000 MHz: 36,2
1500 MHz: 45,2
3000 MHz: 67,5
6000 MHz: 106,0
9000 MHz: 149,1
12000 MHz: 272,0
returdämpning:
30 - 300 MHz: > 24 dB
300 - 1500 MHz: > 22 dB
1500 - 6000 MHz: > 15 dB
